赤色LED表示灯付きフォトインタラプタ
型番:AP-100LP-05R
標準品
RoHS対応
赤色LED表示灯付きフォトインタラプタの概要
フォトインタラプタとは、発光素子と受光素子をパッケージにしたものを対になるように並べ、その間を物体が通ることにより光が遮られ、物体の有無が検出できるセンサのことです。 本商品は、LED発光部とフォトインタラプタとを一体化させた部品です。物体通過時に、LEDを点/消灯させることができます。
AP-100LP-05Rの外観写真
- 赤色LED付きの透過型フォトセンサ
- 発光色:高輝度赤色発光
- 受発光間ギャップ3.5mm
- M3タッピンネジで取り付け
- デジタル出力:遮光時ローレベル
赤色LED付きフォトインタラプタ - AP-100LP-05R
絶対最大定格(Ta=25°C)
項目 (記号) | 定格 | 単位 |
---|---|---|
電源電圧 (VCC) | 7 | V |
出力電圧 (Vout) | 28 | V |
出力電流 (Iout) | 16 | mA |
出力許容損失 (Pout) | 250 | mW |
動作温度範囲 (Topr) | −20 〜 +70 | ℃ |
保存温度範囲 (Tstg) | −30 〜 +80 | ℃ |
推奨動作電圧
Vcc = DC 5V±10%
電気的・光学的特性(Ta=25°C)
センサ部
項目 | MIN | TYP | MAX | 単位 | 条件 |
---|---|---|---|---|---|
ローレベル出力電圧 (VOL) | - | 0.12 | 0.4 | V | VCC=5V, IOL=16mA, IF=0mA |
ハイレベル出力電圧 (VOH) | 15 | - | - | V | VCC=16V, RL=1kΩ, IF=8mA |
応答遅れ時間 (tPLH) | - | 3.0 | - | µs | VCC=5V, IOL=16mA, IF=20mA |
応答遅れ時間 (tPHL) | - | 20 | - | µs | VCC=5V, IOL=16mA, IF=20mA |
消費電流 (ICC) | - | 1.8 | 9 | mA | VCC=5V |
表示灯部
項目 | 発光色 | MIN | TYP | MAX | 単位 | 条件 |
---|---|---|---|---|---|---|
LED電流 (IF) | 赤 | - | 16 | - | mA | VCC=5V |
光度 (IV) | 赤 | - | 280 | - | mcd | VCC=5V |
ドミナント波長 (λd) | 赤 | - | 626 | - | nm | VCC=5V |

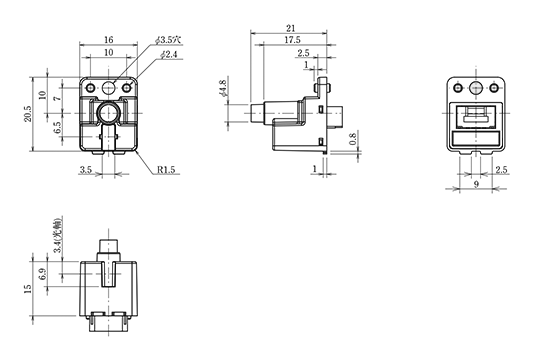

外形図
※単位:mm 一般公差:±0.2
回路図
赤色LED付きフォトインタラプタ - AP-100LP-05R
※本ページに記載の製品仕様および製品外観は、改良等により予告なく変更させていただく場合があります。 ご使用にあたっては最新の仕様書をご請求の上、内容をご確認下さい。
