LEDレベルメーター(LEDバーグラフ)のカスタマイズ製作

こんなことでお困りではありませんか?

思い通りの製品がない!
既製品や規格品では思い通りの製品設計ができない!とお悩みでも、LEDレベルメーターの大きさ、発光色、セグメント数、セグメント幅、LEDピッチ、発光面、形状、実装方法をお客様のニーズに合わせて製作いたします。
生産中止になった・・・
今までご使用になっていたLEDレベルメーターやLEDバーグラフが生産中止になってお困りの場合でも、エーシックならこれまでの豊富な実績から同等品あるいはそれ以上の製品をお作りすることが可能です。

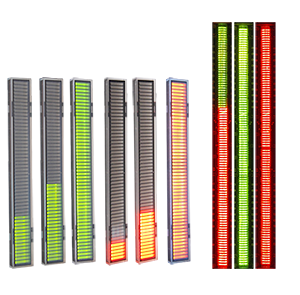

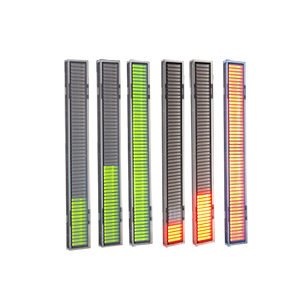

点灯デモ動画


ぜひ一度、エーシックにご相談ください。お客様のご要望に最適なご提案をさせていただきます。下記フォームは資料の添付に対応しています。

LEDレベルメーターのメリット

視認性の高さ
明るいところでも、暗いところでも、斜めからも、LEDレベルメーターなら高い視認性を確保できます。現在の状態を把握しやすく、一目でどのような状態にあるかが分かります。
応答速度の速さ
設定値を超過したり、下回ったりしたときなど、状態を瞬時に示すべき時には、LEDの応答速度が100ナノ秒以下と瞬時に反応します。※実際の応答速度は駆動回路などにより変わります。

8つのカスタマイズポイント

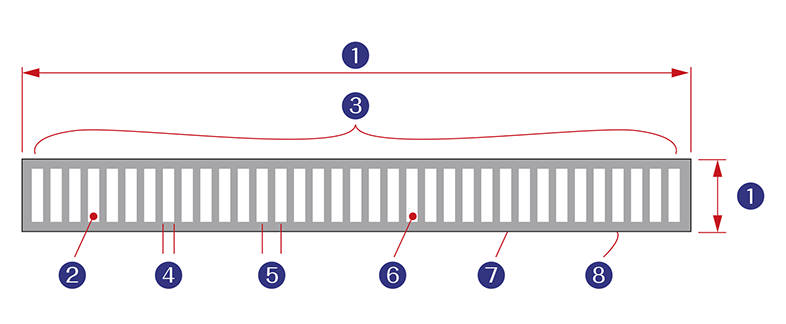

下図は、LEDレベルメーター(バーグラフ)のどの部分がカスタマイズできるかを表したものです。大きさはもちろんのこと、発光色、セグメント数、セグメント幅、LEDピッチなど様々な部分をカスタマイズして製作できます。

1大きさ

既製品、規格品では、物足りない、使用条件に合うものがなくてお悩みでも、必要な大きさで製作が可能です。

2発光色

LEDの発光色は黄色、赤色、緑色、青色に対応することが可能です。OK判定の場合は、緑や青、NG判定の場合は赤色といった使い方ができます。

3セグメント数

20セグメントから101セグメントまで、様々な幅広いセグメント数に対応可能です。

4セグメント幅

太いものから極細までのセグメント幅にも対応できます。約□250μmのLED素子を使用するため、細かな表現が可能です。

5LEDの配置間隔

COBでベア・チップを実装していますので、写真例のように、最小1ミリ間隔でLEDを配置することができます。

6発光面

発光面は、レンズカットタイプやリフレクター付き、拡散タイプなどどのような表示をしたいかに合わせてお作りできます。

7形状

COB技術により、自由な形状での素子配置が可能です。弓状、円形などご要望に合わせてお作りできます。

8実装方法

ピン出しまたは面実装による接続が可能です。

その他の特長

点灯プログラムの製作

全点灯、部分点灯、順次点灯(1メモリずつなど)、点滅、点灯速度、パターン点灯、及びそれらを組み合わせた点灯プログラムを組みます。

他の商品との組み合わせ

弊社では、7セグメント数字表示器やLEDドットマトリクスの開発・生産も行っています。これらの製品とLEDレベルメーターを組み合わせ製品企画もご提案可能です(設計から製造まで弊社にお任せください)。

自社製品・国内生産

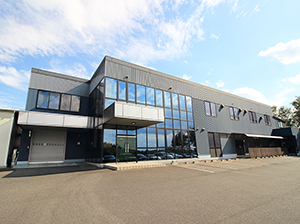

自社設計・自社開発で、広島県福山市にある子会社工場で生産しています。納品後も安心してお使いいただけます。

主な用途

  • ガス検知警報器
  • 各種警報器
  • 水質計
  • 残量表示器
  • 流量計
  • 指示警報計
  • 各種指示計
  • 各種計測器

LEDレベルメーターの資料ダウンロード

LEDレベルメーターのPDF資料は、技術データベースサイト「イプロス」よりダウンロードしてください。

LEDレベルメーターのPDF資料へのダウンロードリンク

ぜひ一度、エーシックにご相談ください。お客様のご要望に最適なご提案をさせていただきます。下記フォームは資料の添付に対応しています。

※本ページに記載の製品仕様および製品外観は、改良等により予告なく変更させていただく場合があります。
ご購入にあたっては最新の仕様書をご請求の上、内容をご確認下さい。
