LEDドットマトリクス(赤・緑・橙色)

型番:AM-1632RG-D

標準品
RoHS対応

AM-1632RG-D(赤・緑色発光LEDドットマトリクス)の概要

AM-1632RG-Dは、赤色と緑色の2色のLEDを搭載し、縦40×横80mmの外形に縦16×横32ドットを配置したLEDドットマトリクスです。

AM-1632RG-D_Photo
  • 16×32ドット
  • 外形:40×80mm
  • 発光色:赤色、緑色、橙色
  • □1.1×1.3mmドット、2.5mmピッチ
  • 定電流回路により明るさのバラツキを抑制
  • 表示部、点灯ドライブ回路、点灯コントローラーの一体化
赤・緑色発光LEDドットマトリクス - AM-1632RG-D

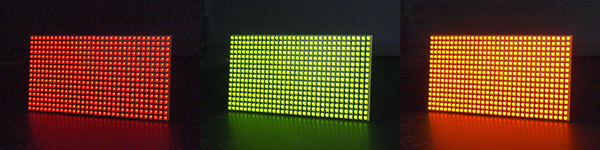

AM-1632RG-Dの点灯写真

縦16×横32ドットのLEDドットマトリクス点灯写真

左から、赤色発光時、緑色発光時、橙色発光時(赤と緑の混色)。

絶対最大定格(Ta=25°C)

項目 (記号)仕様単位備考
制御回路電源電圧 (VDD)0.0〜6.0V
LED用電源電圧 (VLED)5.5以下V
制御回路入力電圧 (V.in) VSS -0.3 〜 VDD +0.3V
動作温度範囲 (Topr)−10 〜 +45結露しないこと80%RH以下
保存温度範囲 (Tstg)−25 〜 +60結露しないこと80%RH以下

仕様・概要(VDD、VLED=5.0V Ta=25°C)

項目仕様単位備考
MINTYPMAX
表示色赤、緑、橙 橙色は、赤と緑の混合色
発光波長(Peak)
発光材料
赤色-620-nmAlGaInP
緑色-572-nmAlGaInP
ドット寸法□1.1×1.3mm
ドット間ピッチ-2.5-mm
ドット数16×32(512)DOT
表示面寸法40×80mm
輝度
(暫定値)
赤色-100-cd/m2当社測定方法により調整出荷
緑色-120-cd/m2
輝度半値角110Deg2θ 1/2
LED点灯方式1/16デューティ-ダイナミック点灯
データ入力CLOCK周波数--13MHz単体仕様
制御回路消費電流--80.0mACLK 3MHz時
LED用消費電流--1.5A橙色点灯時
輝度調整MAX時
重量-0.03-kg付属部品を除く

※輝度及びLED用消費電流に関しては、ES評価後仕様変更の可能性があります。

推奨動作条件

項目仕様単位備考
MINTYPMAX
制御回路用電圧4.55.05.5V
LED用電源電圧4.04.55.0V
制御回路入力電圧0.0-VDDVMIN-MAX・CMOSレベル

外形図

LEDドットマトリクス・AM-1632RG-D、外形図
※単位:mm 一般公差:±0.3

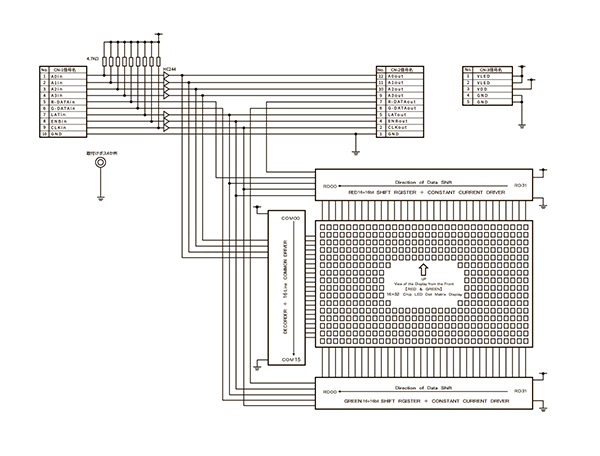

ブロック図

LEDドットマトリクス・AM-1632RG-D、ブロック図
赤・緑色発光LEDドットマトリクス - AM-1632RG-D
