LEDラインライト(エーシックライト)

型番:AI-1212A-D

標準品
RoHS対応

LEDラインライト AI-1212A-D の概要

エーシックライトシリーズ AI-1212A-Dは、長さ300mm、高さ25mm、厚さ10mmのコンパクトなラインLEDです。厚さ10mmという薄さながら、高出力LEDを搭載し、照明としての必要な明るさを確保しています。

外観デザインは、京都工芸繊維大学大学院工芸科学研究科の山本建太郎教授のご指導のもと実現したもので、シンプルかつスマートな製品に仕上がっています。余計な出っ張りやデコボコがないため、棚下や展示棚に取り付けても違和感なく使っていただけます。

また、設置場所に合わせてボディ色を“白”または“黒”、レンズ種類を“クリア”または“拡散”から組み合わせることができます。

拡散レンズタイプ

AI-1212A-D の外観写真

  • 厚さ10mmのコンパクト&スマートデザイン
  • デザイン性の高い外観
  • パワーLED 12個搭載
  • 発光色:昼光色(360 lm)
  • DC24V、5.0W
  • ボディ色:白または黒
  • レンズ種類:拡散レンズまたはクリアレンズ
  • 寿命:約4万時間(光束維持率70%)

LEDラインライト AI-1212A-Dの使用例

ドバイ地下鉄 車両機器内照明

看板内照明
※フルカラーバージョン(カスタム対応)

その他の事例

  • ATMコーナー(機器照明含む)
  • 化粧品展示棚照明

LEDラインライト AI-1212A-Dのユニット仕様

項目昼光色単位
入力電圧DC24V
消費電力5.0W
ユニット全光束(360)lm
色温度6,300K
使用温度範囲※1−10 〜 +40
使用湿度範囲※1+30 〜 +80
保存温度範囲※1−20 〜 +50
保存湿度範囲※1+20 〜 +90

※1 凍結、結露なきこと
※LEDの特性上、発光色に多少のバラツキがあります。

直下照度

型番:AI -1212A - DCW レンズ種類:透明(C) ケース色:白(W)
エーシックライト・透明レンズの写真
昼光色(AI-1212A-DCW)
昼光色・透明レンズの照度分布図

※数値は、いずれも測定データであり、保証値ではありません。

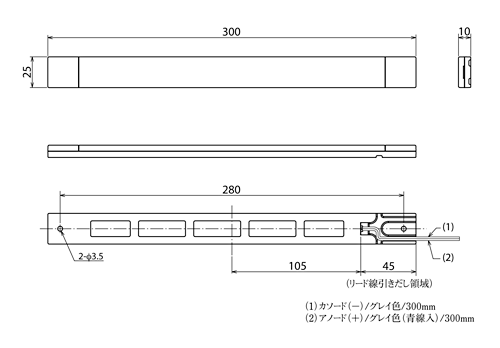

外形図

エーシックライト、外形図
※単位:mm 一般公差:±0.5

構成一覧

 発光色レンズ種類本体色
昼光色(D)拡散(D)クリア(C)白(W)黒(B)
AI-1212A-DDW
AI-1212A-DDB
AI-1212A-DCW
AI-1212A-DCB
