    7セグメント フルカラーLED数字表示器

    型番:AD-2521F

    受注生産品
    RoHS対応

    フルカラー7セグメントLED数字表示器の概要

    フルカラーLED数字表示器AD-2521F2は、各セグメントにフルカラーチップLEDを1個ずつ搭載した7セグメント式の数字表示器です。

    AD-2521F_photo

    AD-2521Fの外観写真

    • 1桁数字表示器
    • 7セグメント数字表示器
    • 高輝度フルカラー発光
    • 均一発光、多彩な演出が可能
    • 文字高さ:63.5mm(2.5インチ)
    • 外形:80×55mm
    • アノードコモン
    • ディップタイプ
    • 自社開発品、高品質で安心の国内生産

    フルカラー7セグメントLED数字表示器の発光例

    フルカラーLED数字表示器には、文字高さが2.5インチ、2インチ、1.2インチ、1インチの4種類があります。動画は、上から2インチ、1.2インチ、1インチの数字表示器が点灯しています。

    絶対最大定格(Ta=25°C)

    項目 (記号)単位
    直流順電流 (IF)30mA
    パルス順電流 (IFP)※1100mA
    逆電圧 (VR)5V
    総許容損失 (PDT)※2400mW
    動作温度範囲 (Topr)−20 〜 +70
    保存温度範囲 (Tstg)−30 〜 +85
    半田付け温度 (Tsol)ハンダごて:350℃以下、3秒以内
    ハンダディップ:260℃以下、3秒以内/ 予備加熱80℃以下、30秒以内

    ※1 パルス幅1ms以下、デューティ比10%以下に適用します。
    ※2 R、G、B各LEDの損失のトータル値を定格内におさめてください。
    注)数値はいずれも1セグメントあたりのものです。

    電気的・光学的特性(Ta=25°C)

    項目発光色最小値標準値最大値単位条件
    直流順電圧 (VF)1.72.12.7VIF=20mA
    2.73.43.8
    2.73.33.8
    直流逆電流 (IR)100μAVR=5V
    100
    100
    光度 (IV)128mcdIF=10mA
    395
    100
    ドミナント波長 (λd)619nmIF=20mA
    525
    465
    スペクトル半値幅 (Δλ)20-nmIF=20mA
    33
    23

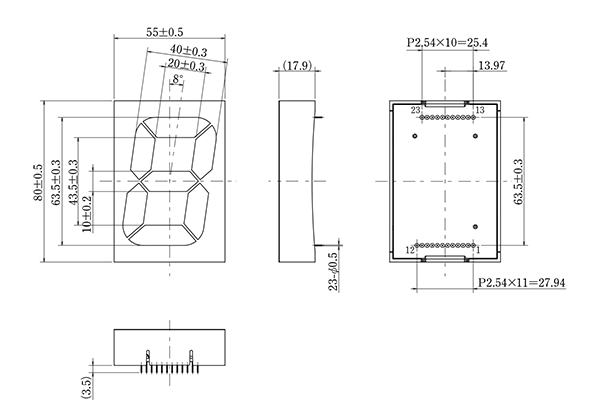

    外形図

    LED数字表示器・AD-2521F、外形図
    ※単位:mm 一般公差:±0.2

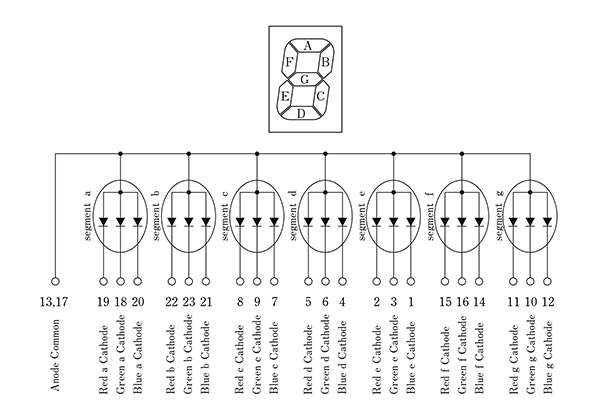

    回路図

    LED数字表示器・AD-2521F、回路図
