LEDドットマトリクス(赤・緑・橙色)
型番：AM-1224RG
カスタム対応品
RoHS対応
AM-1224RG(赤・黄緑色発光LEDドットマトリクス)の概要
AM-1221RGは、赤色と黄緑色の2色のLEDを搭載し、縦24×横48mmの外形に縦12×横24ドットを配置したLEDドットマトリクスです。
- 12×24ドット
- 外形：24×48mm
- 高輝度３色発光
（赤：GaAlAs/GaAs、緑：GaP/GaP） - φ1.5mmドット、2mmピッチ
赤・緑色発光LEDドットマトリクス - AM-1224RG
PDFカタログをAM-1224RGの点灯写真

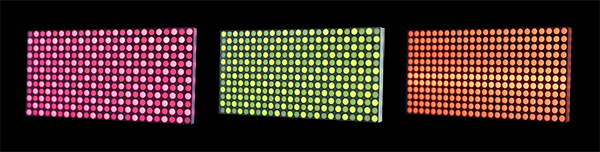

縦12×横24ドットのLEDドットマトリクス点灯写真
左から、赤色発光時、黄緑色発光時、橙色発光時（赤と緑の混色）。赤色と黄緑色で1ドットおきに濃淡が出るように点灯。
絶対最大定格(Ta=25°C)
| 項目 (記号) | 赤 | 緑 | 単位 |
|---|---|---|---|
| 許容損失 (PD) | 3.0 | 3.2 | W |
| 順方向電流 (IF) | 20 | mA | |
| ピーク順方向電流 (IFP) ※ | 80 | mA | |
| 逆方向電圧 (VR) | 5 | V | |
| 動作温度範囲 (Topr) | −20 〜 ＋75 | ℃ | |
| 保存温度範囲 (Tstg) | −25 〜 ＋80 | ℃ | |
| ハンダ付け温度 (Tsol) | ハンダごて：350℃以下、3秒以内 ハンダディップ：260℃以下、3秒以内/ 予備加熱80℃以下、30秒以内 | − | |
※ Duty≦1/10, Pulse width≦1ms
電気的・光学的特性(Ta=25°C)
| 項目 (記号) | 発光色 | 標準値 | 最大値 | 単位 | 条件 |
|---|---|---|---|---|---|
| 順方向電圧 (VF) | 赤 | 1.8 | 2.4 | V | IF=20mA |
| 緑 | 2.25 | 2.5 | |||
| 逆方向電流 (IR) | 赤 | − | 100 | μA | VR=5V |
| 緑 | − | 100 | |||
| 光度/dot (IV) | 赤 | 5.0 | − | mcd | IF=20mA |
| 緑 | 10 | − | |||
| ピーク発光波長 (λp) | 赤 | 660 | − | nm | IF=20mA |
| 緑 | 570 | − | |||
| スペクトル半値幅 (Δλ) | 赤 | 20 | − | nm | IF=20mA |
| 緑 | 30 | − |

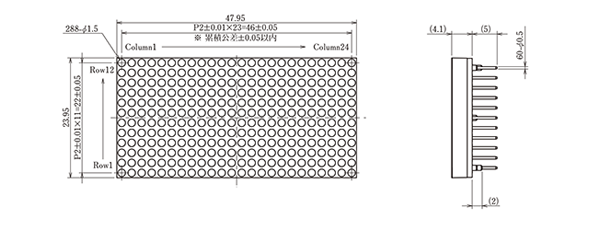

外形図
※単位：mm 一般公差：±0.2

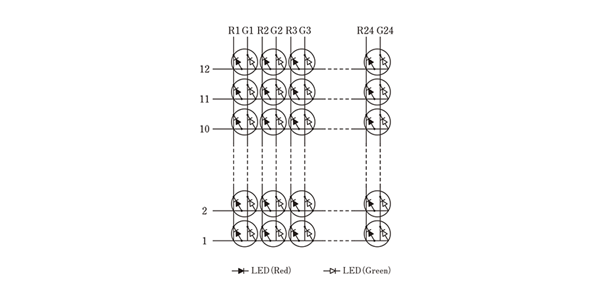

回路図
赤・緑色発光LEDドットマトリクス - AM-1224RG
※本ページに記載の製品仕様および製品外観は、改良等により予告なく変更させていただく場合があります。 ご使用にあたっては最新の仕様書をご請求の上、内容をご確認下さい。
