LEDドットマトリクスモジュール(赤・緑・橙色)

型番:AM-2496RG-DA

標準品
RoHS対応

AM-2496RG-DA(赤・緑色発光LEDドットマトリクス)の概要

AM-2496RG-DAは、赤色と緑色の2色のLEDを搭載し、縦96×横96mmの外形に縦24×横24ドットを配置したLEDドットマトリクスモジュールです。

AM-2496RG-DA_Photo
  • 24×24ドット
  • 外形:96×96mm
  • 発光色:赤色、緑色、橙色
  • φ1.7mmドット、4.0mmピッチ
  • 定電流回路により明るさのバラツキを抑制
  • 表示部、点灯ドライブ回路、点灯コントローラーの一体化
  • 視野角:水平軸/垂直軸110°
赤・緑色発光LEDドットマトリクスモジュール - AM-2496RG-DA

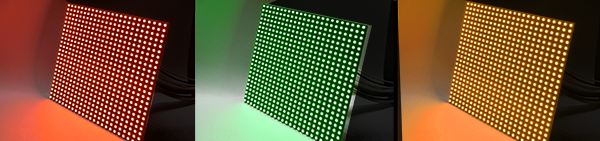

AM-2496RG-DAの点灯写真

縦24×横24ドットのLEDドットマトリクス点灯写真

左から、赤色発光時、緑色発光時、橙色発光時(赤と緑の混色)。

絶対最大定格(Ta=25°C)

項目 (記号)仕様単位備考
制御回路電源電圧 (VDD)0.0〜6.0V
LED用電源電圧 (VLED)5.5以下V
制御回路入力電圧 (V.in) VSS -0.3 〜 VDD +0.3V
動作温度範囲 (Topr)−10 〜 +45結露しないこと80%RH以下
保存温度範囲 (Tstg)−25 〜 +60結露しないこと80%RH以下

仕様・概要(VDD、VLED=5.0V Ta=25°C)

項目仕様単位備考
MINTYPMAX
表示色赤、緑、橙 橙色は、赤と緑の混合色
発光波長(Peak)
発光材料
赤色-630-nmAlGaInP
緑色-518-nmAlGaInP
ドット寸法φ1.7mm
ドット間ピッチ-4.0-mm
ドット数24×24(576)DOT
表示面寸法96×96mm
輝度
(暫定値)
赤色-1200-cd/m2当社測定方法により調整出荷
緑色-800-cd/m2
輝度半値角110Deg2θ 1/2
LED点灯方式1/24デューティ-ダイナミック点灯
データ入力CLOCK周波数--25MHz単体仕様
制御回路消費電流--50.0mACLK 3MHz時
LED用消費電流--1.3A橙色点灯時
輝度調整MAX時
重量-0.07-kg付属部品を除く

推奨動作条件

項目仕様単位備考
MINTYPMAX
制御回路用電圧4.755.05.25V
LED用電源電圧4.05.05.25V
制御回路入力電圧0.0-VDDVMIN-MAX・CMOSレベル

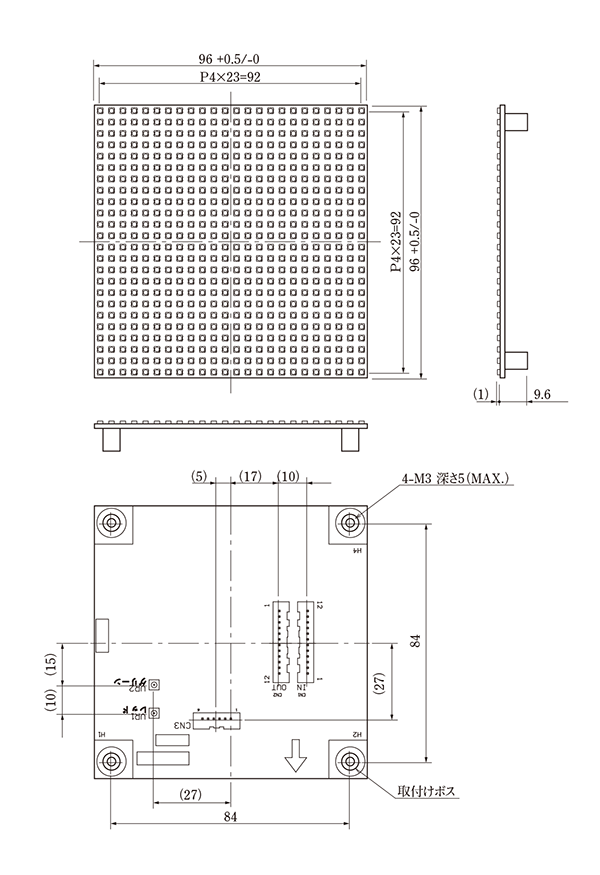

外形図

LEDドットマトリクス・AM-2496RG-DA、外形図
※単位:mm 一般公差:±0.3

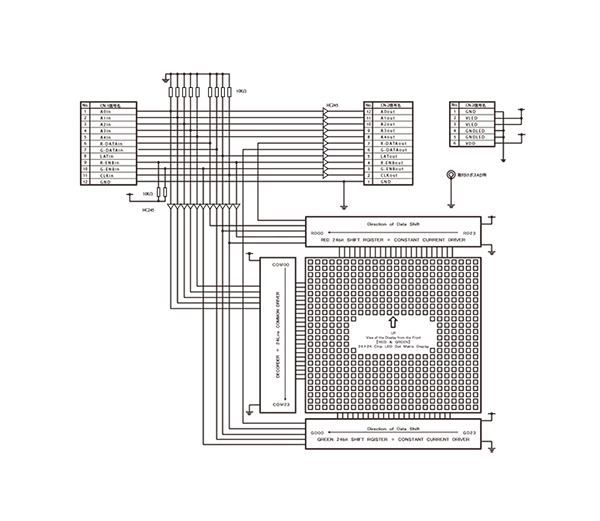

ブロック図

LEDドットマトリクス・AM-2496RG-DA、ブロック図
赤・緑色発光LEDドットマトリクス - AM-2496RG-DA
