小型ラインLED

型番:AI-1030-N50

カスタム対応品

小型ラインLEDの概要

小型ラインLED AI-1030は、8.6×8.8mmの薄型のライン型LEDです。最小70mmから、60mm単位で最長1210mmまで製作可能です。5000K以外にも照らす対象に合わせた色温度のLEDを載せることが可能です。ショーケースや商品棚だけでなく、通路や階段、座席の足元用の照明としても、お使いいただけます。

  • 細いライン型LEDのため、様々な場所に取付可能
  • 照らす対象に合わせた色温度を選択可能(カスタム対応)
  • 最小70mm、最長1210mm(60mm単位で延長)
  • 足元用ライトとしても使用可能
  • オプション品の取付金具またはマグネットで固定

設計事務所内の上映施設 階段足元灯

<使用本数>(色温度:3500K)
900mm×1本
600mm×4本
540mm×6本
420mm×2本

※AI-1010G(従来品)の使用例

キッチンカウンター足元灯(全長3m)

※AI-1010G(従来品)の使用例

小型ラインLEDの特長

設置場所を選ばずに取り付けられるライン型LED

ラインLED AI-1030は、縦8.6mm・横8.8mmと小型かつ薄型な筐体になっています。そのため、狭い場所や隙間にも設置が可能です。棚下、ショーケースを始め、各種足元灯としてもお使いいただけます。

幅8.8mm、高さ8.6mm

縦8.6mm、横8.8mmのスリムな筐体

ショーケース写真1ショーケース写真2ショーケース写真3

ショーケースや展示棚へのライン型LEDの設置イメージ


照らす対象に合わせて選べる色温度

5000Kを基本に、用途に合わせた色温度のLEDを搭載可能です。
※詳しくは、ご相談下さい。

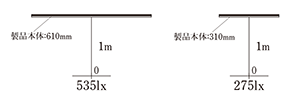

直下照度

高さ1mからの直下照度は、長さ610mmで535lx、長さ310mmで275lxです。

取付金具またはマグネット(オプション)

小型ラインLED AI-1030をショーケースや展示棚に取り付ける際には、専用で別売の取付金具または両面テープ付マグネットをご利用下さい。

項目定格単位
N50
入力電圧DC24V
消費電力 *11.3W
ユニット全光束 *1 *3(152.5)lm
色温度(5000)K
LED寿命*2約40,000h
使用温度範囲*4−10 〜 +35

*1 60mmあたり
*2 光束維持率70%、Ta=25℃の推定寿命
*3 標準値:5000K、色温度により異なります。
*4 結露なきこと

※本ページに記載の製品仕様および製品外観は、改良等により予告なく変更させていただく場合があります。 ご使用にあたっては最新の仕様書をご請求の上、内容をご確認下さい。
