7セグメント フルカラーLED数字表示器
型番：AD-221F
受注生産品
RoHS対応
フルカラー7セグメントLED数字表示器の概要
フルカラーLED数字表示器AD-221Fは、各セグメントにフルカラーチップLEDを1個ずつ搭載した7セグメント式の数字表示器です。フルカラーチップLEDには、自社製ALC-F270-Zを搭載しています。
AD-221F の外観写真
- 1桁数字表示器
- 7セグメント数字表示器
- 高輝度フルカラー発光
- 均一発光、多彩な演出が可能
- 文字高さ：50.8mm（2インチ）
- 外形：70×48mm
- アノードコモン
- ディップタイプ
- 自社開発品、高品質で安心の国内生産
フルカラーLED数字表示器 - AD-221F
PDFカタログをフルカラー7セグメントLED数字表示器の発光例
フルカラーLED数字表示器には、文字高さが2インチ、1.2インチ、1インチの3種類があります。動画は、上から2インチ、1.2インチ、1インチの数字表示器が点灯しています。
絶対最大定格(Ta=25°C)
| 項目 (記号) | 赤 | 緑 | 青 | 単位 |
|---|---|---|---|---|
| 直流順電流 (IF) | 50 | mA | ||
| パルス順電流 (IFP)※1 | 120 | 100 | mA | |
| 逆電圧 (VR) | 5.0 | V | ||
| 総許容損失 (PDT)※2 | 400 | mW | ||
| 動作温度範囲 (Topr) | −20 〜 ＋70 | ℃ | ||
| 保存温度範囲 (Tstg) | −30 〜 ＋85 | ℃ | ||
| 半田付け温度 (Tsol) | ハンダごて：350℃以下、3秒以内 ハンダディップ：260℃以下、3秒以内/ 予備加熱80℃以下、30秒以内 | − | ||
※1 パルス幅1ms以下、デューティ比10％以下に適用します。
※2 Ｒ、Ｇ、Ｂ各LEDの損失のトータル値を定格内におさめてください。
注）数値はいずれも1セグメントあたりのものです。
電気的・光学的特性(Ta=25°C)
| 項目 | 発光色 | 標準値 | 最大値 | 単位 | 条件 |
|---|---|---|---|---|---|
| 直流順電圧 (VF) | 赤 | 2.1 | 2.6 | V | IF=20mA |
| 緑 | 3.4 | 4.2 | |||
| 青 | 3.3 | 4.2 | |||
| 直流逆電流 (IR) | 赤 | − | 100 | μA | VR=5V |
| 緑 | − | 100 | |||
| 青 | − | 100 | |||
| 光度 (IV) | 赤 | 120 | − | mcd | IF=10mA |
| 緑 | 362 | − | |||
| 青 | 95 | − | |||
| ドミナント波長 (λd) | 赤 | 616 | − | nm | IF=20mA |
| 緑 | 522 | − | |||
| 青 | 467 | − | |||
| スペクトル半値幅 (Δλ) | 赤 | 20 | - | nm | IF=20mA |
| 緑 | 33 | − | |||
| 青 | 23 | − |

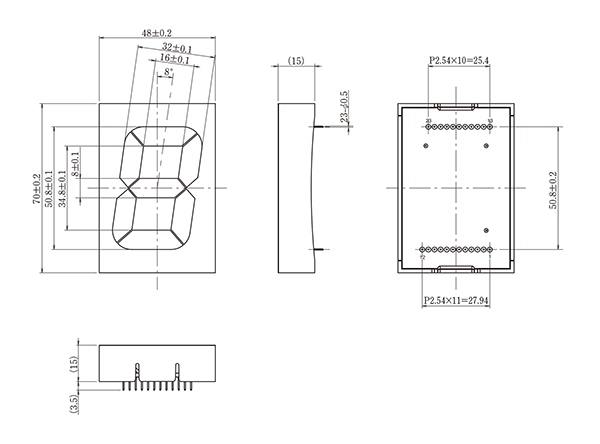

外形図
※単位：mm

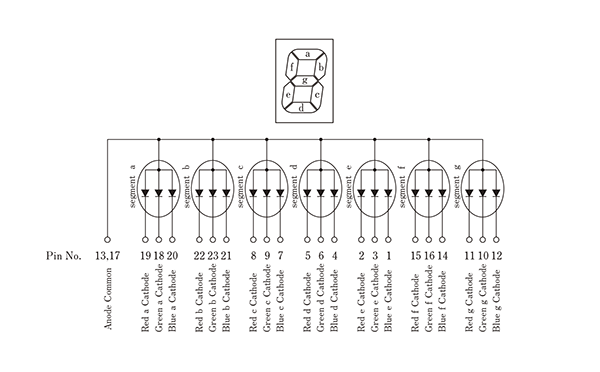

回路図
フルカラーLED数字表示器 - AD-221F
