24セグメントLED英数字表示器(フルカラー)
型番：AD-224F
カスタム対応品
RoHS対応
24セグメントLED英数字表示器(フルカラー)の概要
24セグメントLED英数字表示器AD-224Fは、通常の7セグメント分割ではなく、24個のセグメントに分割することにより、アルファベットと数字の両方を1つの表示器で表示させることができる商品です。
AD-224Fの外観写真
- アルファベット全26文字と数字、記号が表示可能
- フルカラー発光で多彩な表現可能(24ドット動画、絵など)
- 文字高さ：50.8mm(2インチ)
- 外形：50×70mm
- 自社製フルカラーチップLED使用
- 自社開発品、高品質で安心の国内生産
- 高信頼性、高耐久性
24セグメントLED英数字表示器(フルカラー) - AD-224F
PDFカタログを24セグメントLED英数字表示器の発光例
左のものは、実写動画。右２つは点灯イメージです。
絶対最大定格(Ta=25°C)
| 項目 (記号)／色 | 赤 | 緑 | 青 | 単位 |
|---|---|---|---|---|
| 許容損失 (PD/seg) | 150 | mW | ||
| 直流順電流 (IF) | 40 | 30 | 30 | mA |
| パルス順電流 (IFP)※1 | 100 | mA | ||
| 逆電圧 (VR) | 5.0 | V | ||
| 動作温度範囲 (Topr) | −20 〜 ＋70 | ℃ | ||
| 保存温度範囲 (Tstg) | −30 〜 ＋85 | ℃ | ||
| 半田付け温度 (Tsol) | ハンダごて：350℃以下、3秒以内 ハンダディップ：260℃以下、3秒以内/ 予備加熱80℃以下、30秒以内 | − | ||
※1 パルス幅1ms以下、デューティ比10％以下に適用します。
※2 R,G,B 各LEDの損失のトータル値を定格内におさめて下さい。
注）数値はいずれも1セグメントあたりのものです。
電気的・光学的特性(Ta=25°C)
| 項目 | 色 | 標準値 | 最大値 | 単位 | 条件 |
|---|---|---|---|---|---|
| 直流順電圧(VF) | 赤 | 2.1 | 2.6 | V | IF=20mA |
| 緑 | 3.3 | 3.8 | |||
| 青 | 3.2 | 3.8 | |||
| 直流逆電流(IR) | 赤 | − | 100 | μA | VR=5V |
| 緑 | − | 100 | |||
| 青 | − | 100 | |||
| 光度(IV) | 赤 | 144.4 | − | mcd | IF=20mA |
| 緑 | 544.8 | − | |||
| 青 | 137.3 | − | |||
| ドミナント波長(λd) | 赤 | 616 | − | nm | IF=20mA |
| 緑 | 523 | − | |||
| 青 | 468 | − | |||
| スペクトル半値幅(Δλ) | 赤 | 20 | − | nm | IF=20mA |
| 緑 | 34 | − | |||
| 青 | 24 | − |

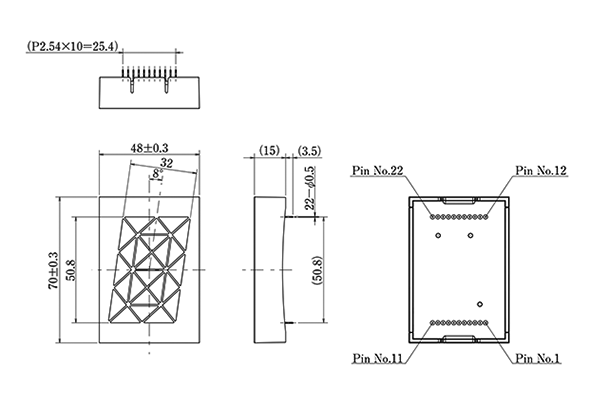

外形図
※単位：mm 一般公差：±0.2
回路図
24セグメントLED英数字表示器(フルカラー) - AD-224F
※本ページに記載の製品仕様および製品外観は、改良等により予告なく変更させていただく場合があります。 ご使用にあたっては最新の仕様書をご請求の上、内容をご確認下さい。
