LEDドットマトリクス(赤色)
型番：AM-8820AL
カスタム対応品
RoHS対応
AM-8820AL(赤色発光LEDドットマトリクス)の概要
- 8×8ドット
- 外形：20×20mm
- 赤色発光：GaAlAs / GaAs
- φ2mmドット、2.5mmピッチ
赤色発光LEDドットマトリクス - AM-8820AL
PDFカタログを絶対最大定格(Ta=25°C)
| 項目 (記号) | 定格 | 単位 |
|---|---|---|
| 許容損失 (PD) | 1.5 | W |
| 順電流 (IF) | 20 | mA |
| パルス順電流 (IFP) ※ | 80 | mA |
| 逆電圧 (VR) | 5 | V |
| 動作温度範囲 (Topr) | −20 〜 ＋75 | ℃ |
| 保存温度範囲 (Tstg) | −30 〜 ＋80 | ℃ |
| ハンダ付け温度(Tsol) | ハンダごて：350℃以下、3秒以内 ハンダディップ：260℃以下、3秒以内/ 予備加熱80℃以下、30秒以内 | − |
※ Duty≦1/10, Pulse width≦1ms
電気的・光学的特性(Ta=25°C)
| 項目 (記号) | 標準値 | 最大値 | 単位 | 条件 |
|---|---|---|---|---|
| 順方向電圧 (VF) | 1.8 | 2.4 | V | IF=20mA |
| 逆方向電流 (IR) | − | 100 | μA | VR=5V |
| 光度/dot (IV) | 5.0 | − | mcd | IF=20mA |
| ピーク発光波長 (λp) | 660 | − | nm | IF=20mA |
| スペクトル半値幅 (Δλ) | 20 | − | nm | IF=20mA |

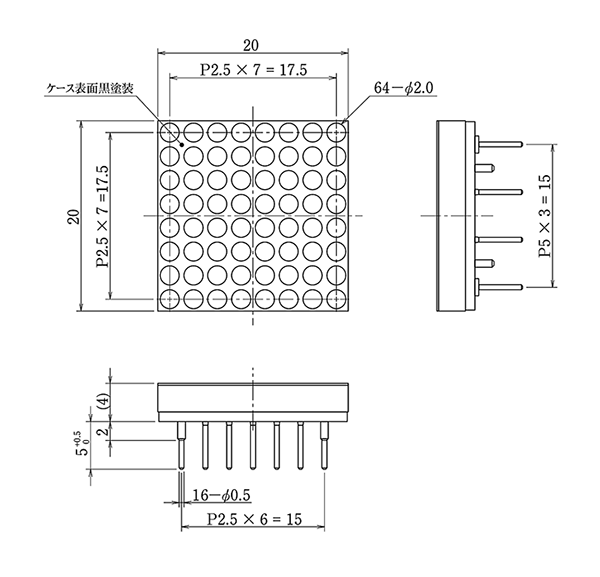

外形図
※単位：mm 一般公差：±0.2

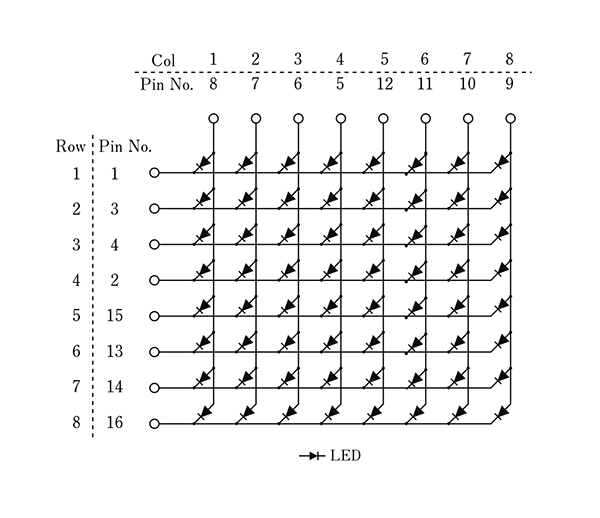

回路図
赤・緑色発光LEDドットマトリクス - AM-8820AL
