実体顕微鏡用LED照明 | AU-9536W

RoHS対応

AU-9536W(実体顕微鏡用LED照明)の概要

エーシックの実体顕微鏡用LED照明は、実体顕微鏡のステージ照明として、従来の蛍光灯やLED照明に代わるものです。洗練された円形の照明は、顕微鏡本体に取り付けても、快適な使用環境を維持します。十分な明るさと高い演色性で、試料などの観察対象をはっきりくっきりと照らします。

AU-9536Wの外観写真

  • 蛍光灯からの置き換えに最適な実体顕微鏡用LED照明
  • 先端部φ41〜53mmの実体顕微鏡に取り付け可
  • 蛍光灯以上の照度、Ra:80の高い演色性
  • 4.5Wの低い消費電力(※蛍光灯は8〜9W)
  • 発光色:白色
  • 5段階調光可能
  • LEDに砲弾型ではなくチップ型を採用
    • 軽量(65g)・薄型コンパクト(16mm)な製品を実現
    • 観察対象を均一にまんべんなく照らせます
  • miniUSBケーブルで電源供給(ACアダプタ付き)
メーカー直販・ネット価格(税抜)
12,500円

実体顕微鏡用LED照明(AU-9536W) の特長

蛍光灯と同等以上の照度

光源直下10センチの中心照度は、蛍光灯と同等以上の5000ルクス。必要最低限の明るさを有しています(100%調光時)。


実体顕微鏡向けの照明として高い演色性を実現

実体顕微鏡向けの照明として必要な、高い演色性(Ra80)を実現しています。試料が持つ色を正確に再現します。


チップLEDと拡散レンズで均一な発光

実体顕微鏡用LED照明(AU-9536W)の光源には、チップLEDを採用しています。砲弾形LEDランプを使う場合に比べて、均一な発光を実現しています。光源のツブが見えにくく、試料全体をまんべんなく照らせます。


miniUSBケーブルで電源供給

本体への電源供給は、付属のminiUSBケーブルとACアダプターで行います。電源ボックスも不要のため、使う場所を選びません。


調光回路を本体に内蔵

実体顕微鏡用LED照明(AU-9536W)には、本体に調光回路が内蔵されています。調光するための専用BOXや外付け機器は不必要です。光量スイッチは本体に付いており、0/25/50/75/100%の5段階調光が可能です。


被写体を痛めにくいLED光源

LEDの一般的な特長とも言えますが、実体顕微鏡用LED照明(AU-9536W)のLED光には、紫外線や熱が含まれないので、試料などの観察対象を痛めずに観察ができます。


軽量で薄型の実体顕微鏡用LED照明

本体の重さは65グラムと軽量で、取り付けやすく、薄型のため、対物レンズ下の作業スペースを狭めません。本体には余計な突起物や出っ張りがなく、シンプルでスリムな形状です。


長寿命で省電力な顕微鏡照明

光源はLEDですので、蛍光灯よりも長寿命で、省電力です。長くお使いいただけます。

こんな実体顕微鏡に適合します

  • 対物レンズの先端部φ41〜53mmの実体顕微鏡
  • 別売のM49リングアダプターは、カートン光学製実体顕微鏡で対物レンズの先端にM49ネジがあるものに対応
    ※一部取り付けできない機種がございます。

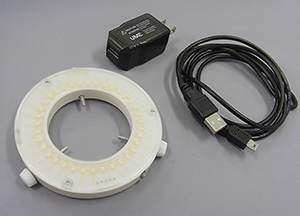

セット内容

実体顕微鏡用LED光源本体の他、ACアダプターとminiUSBケーブルが各1つずつ付属します。

本体(光源):1台、ACアダプター:1個、miniUSBケーブル:1本
※M49リングアダプターは別売です。

オプション品(別売)

実体顕微鏡用LED照明 AU-9536W には、専用のM49リングアダプターが用意されています。光源本体のみでは取り付けできない場合も、別売のM49リングアダプターを使用することで、取り付けることができる場合があります。

M49リングアダプターの適合実体顕微鏡

カートン光学製実体顕微鏡で対物レンズの先端にM49ネジがあるものに対応。
※一部、取り付けできない機種がございます。
※その他のリングアダプターをご希望の場合は、一度、お問い合わせください。

M49リングアダプターの取り付け方法


  • 1.対物レンズの先端にリングアダプターを取り付けます。その際にリングアダプターのネジ切り部を止まるまで回してしっかりと固定してください。

  • 2.リングアダプターに製品本体を取り付けてください。

  • 3.本体が動かないようネジ止めをしたら、取り付けは完了です。

実体顕微鏡用LED照明 AU-9536W は、こんな用途に適しています。

  • 基板検査
  • 半導体検査
  • 部品検査
  • 各種目視検査
  • 精密作業
  • 微細な組み立て・研磨などの作業
  • 微小物質の観察
  • 衣料品(衣服)などの縫製検査
  • 食料品などの異物検査
  • 標本観察
  • 昆虫、小さな生物の観察
  • 宝石・岩石などの観察
  • 植物などの観察

仕様・性能

実体顕微鏡用LED照明の本体

項目 (記号)定格単位
消費電力 (IP) (*1)4.5W
動作温度範囲 (Topr) (*2)+5 〜 +40
保存温度範囲 (Tstg)−10 〜 +60
重量65g

※1 100%調光時
※2 結露なきこと

ACアダプター

項目 (記号)定格単位
入力AC100〜240V
入力周波数50〜60Hz
出力DC5V, 1A
重量33g
接続端子USB-A

光学的特性(Ta=25°C)

項目 (記号)標準値単位条件
発光色白色100%調光時
色温度 (TC)5000K100%調光時
演色性 (Ra)80100%調光時
照度 (*1)5000lx100%調光時

※1 100mm直下中心での数値

写真

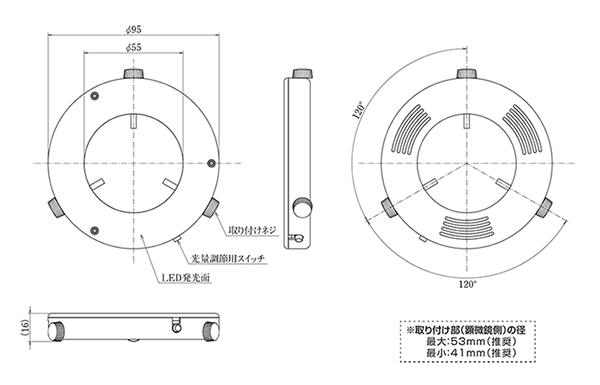

外形図

実体顕微鏡用LED照明 AU-9536W の外形図は、次のとおりです。この外形図は、PDFカタログにも収録されています。

外径φ95mm、内径φ55mm、厚み約16mm、本体に光量調節スイッチ付

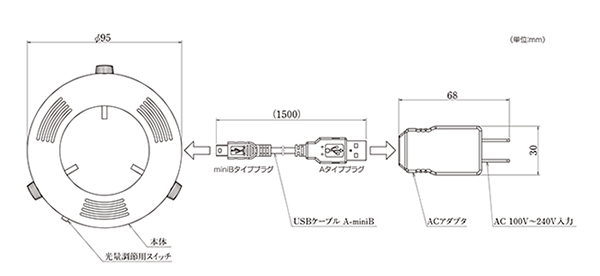

電源接続図

実体顕微鏡用LED照明 AU-9536W の電源接続図は、次のとおりです。この電源接続図は、PDFカタログにも収録されています。

miniUSBケーブルのAタイププラグをACアダプターに、miniBタイププラグを本体に差し込んでください。miniUSBケーブルの長さは1.5mです

※本ページに記載の製品仕様および製品外観は、改良等により予告なく変更させていただく場合があります。
ご使用にあたっては最新の仕様書をご請求の上、内容をご確認下さい。
