フルカラーチップLED - ALC-F270-Z

RoHS指令対応製品

フルカラーチップLEDの概要

フルカラーチップLED ALC-F270-Zは、RGB3素子を1つのパッケージに収めた商品です。1つのチップで、フルカラー発光させることができ、自由で柔軟な光の演出を可能にします。発光色のバラツキが少なく、色味合わせが容易であり、混色性にも優れた商品です。

ALC-F270Z_製品写真

ALC-F270-Zの外観写真

  • 自社開発、国内生産
  • 薄さ0.9mm(W2.7×L2.9mm)
  • 混色性に優れた白色発光
  • 発光色にバラツキが少ない
  • 耐久性、放熱性が向上
フルカラーチップLED - ALC-F270-Z について

絶対最大定格(Ta=25°C)

項目 (記号)定格単位
直流順電流 (IF)403030mA
パルス順電流 (IFP)※1100mA
逆電圧 (VR)5.0V
総許容損失 (PDT)※2170mW
動作温度範囲 (Topr)−20 〜 +85
保存温度範囲 (Tstg)−30 〜 +100
半田付け温度 (Tsol)リフロー半田:最大260℃、5秒以内
手半田:最大300℃、3秒以内
-

※1 パルス幅1ms以下、デューティ比10%以下に適用します。
※2 R、G、B 各LEDの損失のトータル値を定格内におさめて下さい。

電気的光学的特性(Ta=25℃)

項目 (記号)発光色標準値最大値単位条件
直流順電圧 (VF)2.22.7VIF=20mA
3.33.8
3.23.8
直流逆電流 (IR)100μAVR=5V
光度 (IV)700mcdIF=20mA
1,380
420
ドミナント波長 (λd)619nmIF=20mA
525
465
スペクトル半値幅 (Δλ)20nmIF=20mA
34
24

特長

フルカラー発光(3in1)

R, G, B 3種類の素子を1パッケージ化し、白色を含めたフルカラー発光を実現しています。1パッケージで多彩な色を表現することができます。

ALC-F270-Zの赤色発光 ALC-F270-Zの緑色発光 ALC-F270-Zの青色発光

ALC-F270-Zの紫色発光 ALC-F270-Zの黄色発光 ALC-F270-Zの水色発光


自社開発の国内生産品

2000年頃、業界に先駆けてフルカラーチップLEDを開発。市場から広くご支持を頂いてきました。 その間に、お客様からのフィードバックや蓄積してきたノウハウなどを活かし、新しいフルカラーチップLEDを開発しました。

生産は、100%子会社の(株)エー・ピー・エフ(広島県福山市)にて行っています。 国内で生産しているため、短納期にも対応が可能です。

  • ダイボンダー写真
  • ワイボンダー写真
  • チップLEDの検査

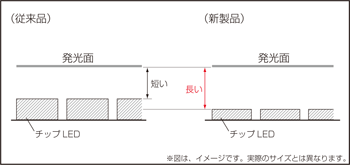

厚さ0.9mm

・発光面との距離がとれるため、より均一な発光を実現します。

F270ZとF332の厚み比較

・より薄くなったので、さらにコンパクトで自由度の高い設計が可能です。

※従来品のALC-F332の厚みは、1.6mmです。


優れた混色性

混色性に優れた白色発光を実現しています(RGB全点灯時)。


高耐久性、高信頼性

パッケージの見直しや材料の変更により、信頼性や耐久性が向上しています。


少ないバラツキ

チップLEDごとの発光色にバラツキが少ないため、色味合わせが容易で、使いやすくなっています。


静電気対策済

静電気耐圧2KV(JEITA ED-4701/300 304)


多種多様な回路に対応

6PINタイプを採用しているので、多種多様な回路に対応できます。

使用イメージ

フルカラー演出に最適です。

オブジェ

噴水照明

建物装飾、橋梁イルミ等に最適です。

イルミネーション

壁面照明・装飾

明るく派手な演出にも対応できます。

ゲーム機装飾

交換機装飾

床面演出

※図はイメージであり、一例です。詳しくは、お問い合わせ下さい。
