開発中

狙ったところに光を届ける
高精度チップLED
ARシリーズ

素子の位置精度が高いチップLEDを開発。フラットタイプをはじめ、様々な指向特性を持つレンズタイプをラインナップに揃え、パッケージサイズも選べます。チップLEDでありながら点光源素子とレンズの組み合わせで小スポット光を遠くまで届けることが実現可能になります。

製品のスペックを見る

光電センサメーカーのお悩みはARシリーズですべて解決!!

光電センサ
メーカーの皆さまセンサ用LEDにおいて
以下のようなお悩みは
ありませんか？

  • 光学特性や小型化に最適なCAN・COBは複数の工程が発生。管理が大変。
  • 狭指向角を使いたいけど、最適なCANタイプはコストがかかる。
  • センサ設計の制約で小型LEDが必要だが、COBしか選択肢がない。
  • 精度の高いLEDは特注となり、高価で採用が難しい。
  • レーザーはコストが高く、寿命が短い。

ARシリーズですべて解決!!

  • チップLEDで表面実装に統一し、工程を簡素化
    ※COBで実装している受光素子のパッケ－ジングのご相談も承ります。
  • チップLEDで高精度な狭指向角を実現
  • パッケージサイズを自由に選択できるチップLEDで小型化を実現
  • 精度に対する費用対効果が高い
  • 短距離ならレーザー代わりに使えて、寿命はLED

2日以内に
返信

掲載のないサイズや指向角も
お気軽にご相談ください

開発中 製品のスペックを見る お見積・ご相談

ARシリーズが
選ばれる理由

  • 01 多様な指向角

    多様な指向角

    多種多様なレンズで、望み通りの指向特性が実現。

    ※本ページに掲載されていない指向特性も、お気軽にご相談ください。

  • 02 高い位置精度

    高い位置精度

    一括モールド工法でありながら独自技術でCANタイプに迫る位置精度を実現しました。基板・素子・レンズすべての位置を高精度に仕上げた特別なチップLEDです。驚きの品質を安定的に供給します。

  • 03 コスト削減

    コスト削減

    チップLEDなので、CAN・ステム・COBのような工程追加は不要。 CAN・ステムに迫る精度を、PLCC並のコストで実現。

  • 04 自由なサイズ

    自由なサイズ

    探しても見つからない、ピッタリサイズのPKG。ARシリーズなら、そのお悩みを解消できます。

    ※最小で、□1㎜サイズ対応可。ほかサイズもご相談ください。

高精度チップLED ARシリーズなら今までのLEDでは難しかった、こんなことも

  • 同じ照度で距離約4倍

    レンズ付き点光源LEDで、長距離の物体を検知可能！

    ※同一素子で約4倍の距離（当社測定による）

  • 斜め15度

    外付けレンズなしで、短距離検知や斜め15度出射が可能！

アプリケーション例

拡散反射型センサ 限定反射型センサ 距離設定型センサ カラーセンサ

製品・スペック一覧

開発中
型番 カタログ 素子 サイズ
L×W×H(mm)		 指向角 [°]
IF=20mA		 放射束 [mW]
IF=20mA		 波長 [nm]
IF=20mA

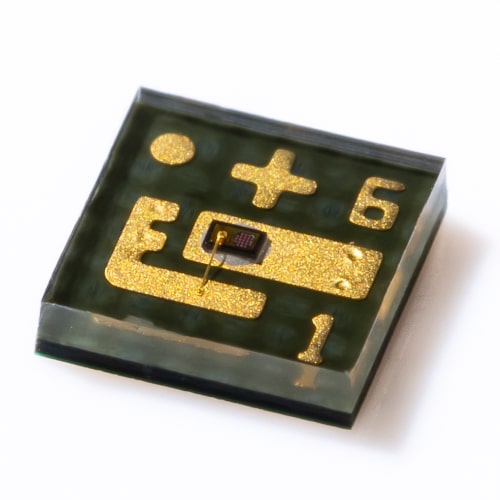

AR-3030N-DR01P

 AR-3030N-DR01P_フラット点光源

点光源

3×3×0.7

135

4.5

649

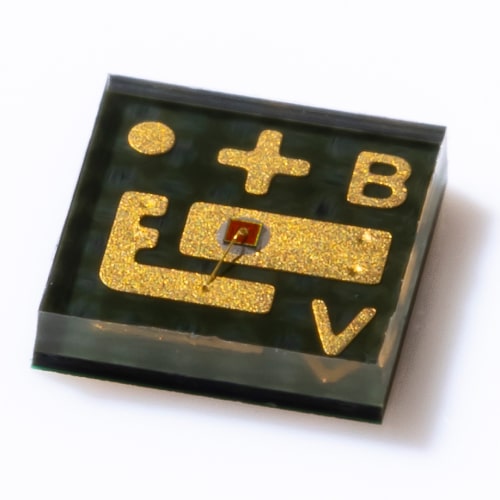

AR-3030N-ER01S

 AR-3030N-ER01S_フラット面光源

面光源

3×3×0.7

135

7.4

635

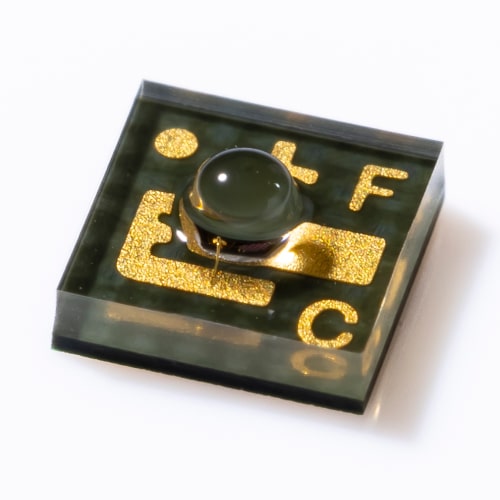

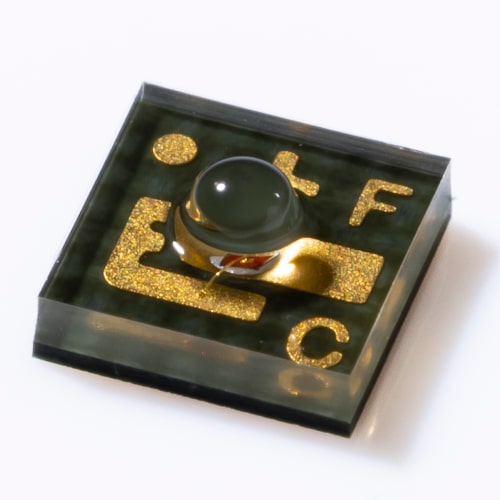

AR-3030L12-DR01P

 AR-3030L12-DR01P_タイプB点光源

点光源

3×3×1.3

57

6.2

649

AR-3030L12-ER01S

 AR-3030L12-ER01S_タイプB面光源

面光源

3×3×1.3

44

11.2

635

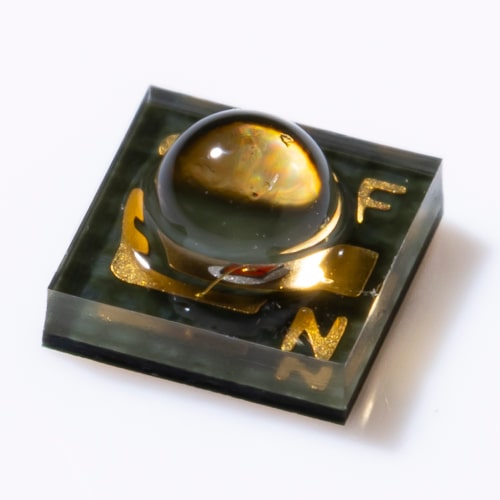

AR-3030L20-DR01P

 AR-3030L20-DR01P_タイプC点光源

点光源

3×3×1.8

58

7.8

649

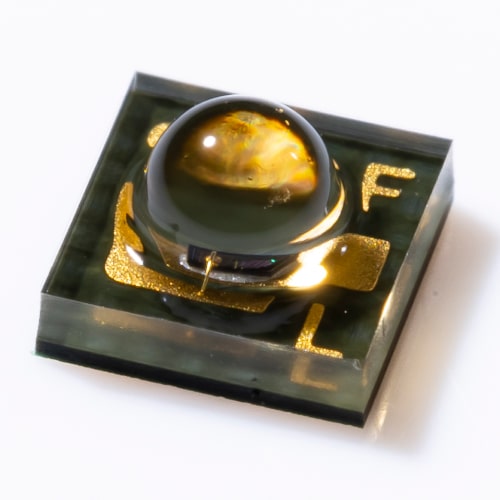

AR-3030L20-ER01S

 AR-3030L20-ER01S_タイプC面光源

面光源

3×3×1.8

52

12.4

635

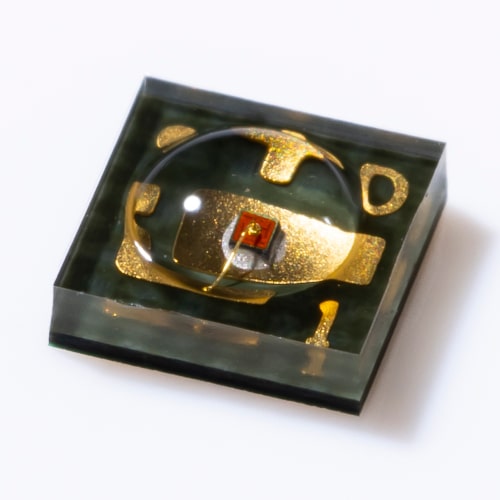

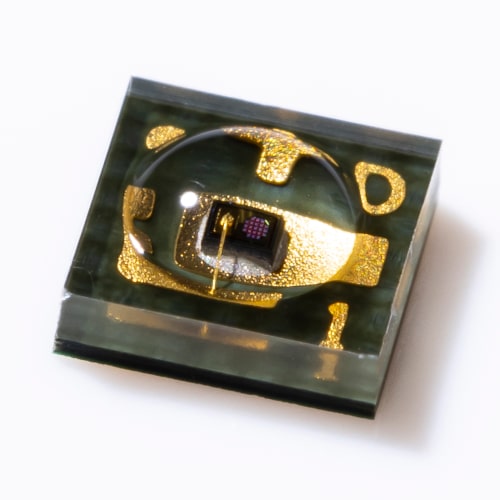

AR-3030DI-DR01P

 AR-3030DI-DR01P_タイプE点光源

点光源

3×3×1.21

151

7.6

649

AR-3030DI-ER01S

 AR-3030DI-ER01S_タイプE面光源

面光源

3×3×1.21

153

12.0

635

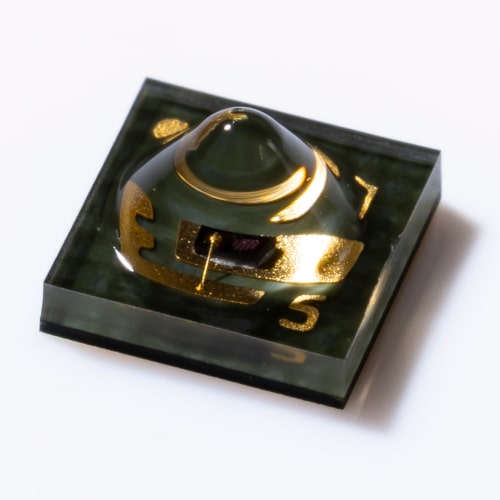

AR-3636CO-DR01P

 AR-3636CO-DR01P_タイプF点光源

点光源

3.6×3.6×2.2

7

8.0

649

2日以内に
返信

掲載のないサイズや指向角も
お気軽にご相談ください

開発中 製品のスペックを見る お見積・ご相談

よくあるご質問

Q何個から注文可能ですか？
ただいま開発中につき、詳しくはお問合せください。
Qサンプルは何個からですか。サンプル出荷の梱包形態は？
10pcsから対応可能です。バラ品での対応になります。※納期は別途ご相談ください。
Q発送は指定の運送会社ですか？
セイノースーパーエクスプレスまたはヤマト運輸を利用いたします。送料は納品先により変わります。
Q納期はどれくらいかかりますか？
目安としては受注後30日となりますが、数量や在庫状況により変わりますので、ご相談ください。
Q製造・出荷場所はどこですか？
本製品は広島県福山市にある工場で製造・出荷となります。
Q裏面4パッドでの実装精度はどれくらいですか？
条件によっては4面パットで実装精度20μmほどの実力値を確認できております。

高品質なLED製品を作り続けて30年エーシック株式会社

エーシック株式会社は1992年創業のLED部品とLED応用製品のメーカーです。光学、熱、回路シミュレーションを取り入れ、製品開発の効率化を図りお客様の要求する発光イメージを実現いたします。開発拠点は京都本社、製造拠点は長野県岡谷市と広島県福山市にあり、質の高いものづくりを行っています。
