製品情報

LEDエッジライト

サイン/看板用LEDエッジライト(導光板式)

型番:AI-6153G

RoHS対応

LEDエッジライトの概要

LEDエッジライトは、主に導光板方式の看板・サインを光らせるための光源として、多数の駅や商業施設などでお使いただいています。バックライト式に比べて、厚みを大幅に抑えることが可能で、スペースの有効活用につながります。本製品はLED3個搭載タイプです。6個搭載タイプよりお求めやすくなっています。

AI-6153Gの外観写真

  • LED3個搭載
  • 取り付け簡単、導光板にはめるだけ!5mm厚導光板に対応
  • ストッパーで不灯が起きにくい安心構造
  • ムラの少ないきれいな面発光を実現
  • 放熱効果の高いアルミ筐体
  • カスタマイズにも対応可能
標準形LEDエッジライト3灯タイプ - AI-6153G に対して

事例

京都銀行 久御山町支店様

・看板サイズ:W2,040×H750(mm)
・上下に1,020mmのLEDエッジライト(AI-6156)を2本ずつ設置

※この他にも、駅や商業施設などで数多くご採用いただいています。詳しくはお問い合わせ下さい。

その他の事例

他、JRや大手私鉄の駅構内・コンコースや各種商業施設の案内表示板、広告看板の光源として多数採用いただいています。

※事例集は、「資料請求フォーム」よりお申し込みください。

LEDエッジライトの特長

取り付け簡単、導光板にはめるだけ! 5mm厚導光板に対応

導光板をLEDエッジライト両端のガイド(左図赤丸印)に沿ってはめるだけで、取り付けができます。


不灯が起きにくい安心構造

LEDエッジライトでは、導光板とLEDの接触を、ストッパーが防止。導光板にはめる際の、LEDへの損傷を与えにくくなっています。


60mm単位で1,200mmまでオーダー可能

LEDエッジライトは、1ユニット最長1,200mmまで製作可能です。複数の長さを組み合わせて使用することにより、より大きいパネルにも対応が可能です。


放熱効果の高いアルミ筐体を採用

熱伝導率の高いアルミニウムを筐体に採用することで、高輝度発光を実現しています。


形状はC型とL型の2タイプ

LEDエッジライトの形状には、C型とL型があり、C型は両面看板対応品、L型は片面看板対応品です。L型では、ハーネスの出し方向を指定していただけます。


カスタマイズにも対応

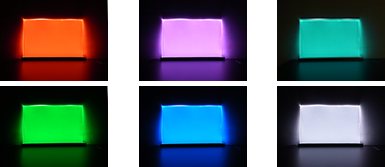

お客様の用途や取付筐体に合わせて製作致します。発光色、明るさ、形状等変更希望があればご相談下さい。


AI-6153Gのユニット仕様

項目定格単位
定格電圧DC12V
消費電力 ※10.6W
ユニット全光束(66)lm
ユニット長さ60〜1,200mm
LED灯数 ※13pcs
LED寿命 ※2約40,000h
使用温度範囲 ※3−10 〜 +60
色温度(5000)K

※1 60mm あたりの数値
※2 光束維持率70%
※3 結露なきこと
注)LEDの特性上、発光色に多少のバラツキがあります。
