アウトライン付7セグメントフルカラーLED数字表示器

型番:AD-1229FB

カスタム対応品
RoHS対応

フルカラー7セグメントLED数字表示器の概要

アウトライン付フルカラーLED数字表示器AD-1229FBは、各セグメントにフルカラーチップLEDを1個ずつ搭載した7セグメント式の数字表示器です。

AD-1229FB_photo

AD-1229FBの外観写真

  • 1桁数字表示器
  • アウトライン付7セグメント数字表示器
  • 7つの各セグメントの周囲にアウトライン状にセグメント表示発光部を加えた数字表示器
  • 通常の7セグ表示部に加えたアウトライン表示の組み合わせで多彩な演出が可能
  • アウトラインだけでの数字表示などユニークな表現が可能
  • 高輝度フルカラー発光
  • 均一発光、多彩な演出が可能
  • 文字高さ(アウトライン部):30.48mm(1.2インチ)
  • 外形:40×27.5mm

フルカラー7セグメントLED数字表示器の発光例

本サイズ以外にもご要望に応じてカスタム対応が可能です。

絶対最大定格(Ta=25°C)

項目 (記号)7セグメント部アウトライン部単位
直流順電流 (IF)40303015mA
パルス順電流 (IFP)100※1100※2mA
逆電圧 (VR)55V
許容損失 (PDT/seg)※315066mW
動作温度範囲 (Topr)−20 〜 +70
保存温度範囲 (Tstg)−30 〜 +85

※1 パルス幅1ms以下、デューティ比10%以下に適用します。
※2 パルス幅1ms以下、デューティ比5%以下に適用します。
※3 R、G、B各LEDの損失のトータル値を定格内におさめてください。
注) 数値はいずれも1セグメントあたりのものです。

電気的・光学的特性(Ta=25°C)

7セグメント部

項目発光色標準値最大値単位条件
直流順電圧 (VF)2.22.7VIF=20mA
3.33.8
3.23.8
直流順電流 (IR)100μAVR=5V
-
-

アウトライン部

項目発光色標準値最大値単位条件
直流順電圧 (VF)3.2-VIF=20mA
直流順電流 (IR)-100μAVR=5V

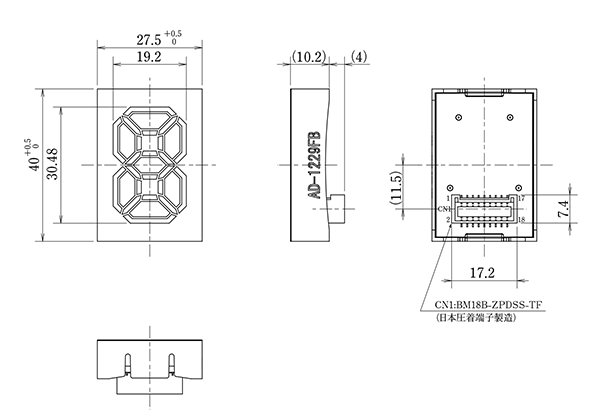

外形図

LED数字表示器・AD-1229FB、外形図
※単位:mm 一般公差:±0.2

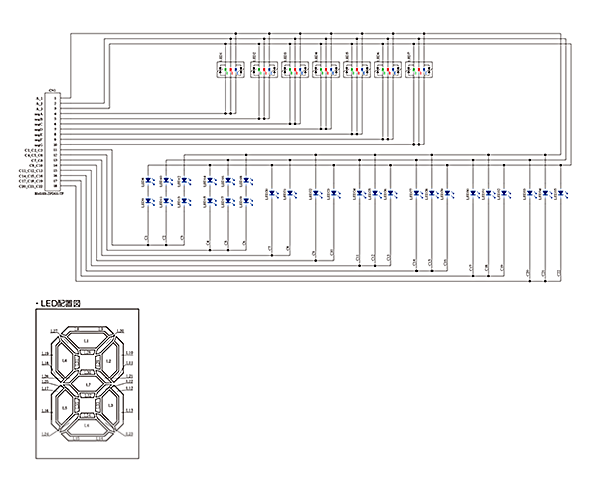

回路図

LED数字表示器・AD-1229FB、回路図
